Styrd borrning – ett schaktfritt sätt att lägga ledningar

Styrd borrning är en schaktfri metod för att lägga ner rör och kablar i marken utan att gräva upp ytan. Tekniken används för allt från fiber och el till vatten, avlopp och tomrör. Metoden minskar störningar, sparar tid och bevarar vägar, parker och bebyggda miljöer i gott skick.

Vad styrd borrning är och när metoden passar

Med Styrd Borrning menas att man borrar en kontrollerad led genom marken från en startpunkt till en målpunkt. Borrningen sker från markytan, oftast med en mindre rigg, och följer en i förväg planerad borrlinje. Under hela arbetet övervakas borrhuvudets läge med sökutrustning som visar både djup och riktning.

En kort definition:
Styrd borrning är en schaktfri metod där ett styrbart borrhuvud förs genom marken längs en planerad bana, samtidigt som operatören från markytan styr djup och riktning med hjälp av mätutrustning. När borrningen är klar dras rör eller kablar tillbaka genom borrhålet.

Metoden passar särskilt bra när markytan behöver vara kvar i stort sett orörd, till exempel:

– Under trafikerade vägar och motorvägar
– Genom gator med många befintliga ledningar
– Till servisledningar in till hus och fastigheter
– Under känsliga parkytor och innergårdar
– Under åkermark där dräneringar inte får grävas av
– I bebyggda områden där traditionell schakt är svår eller dyr

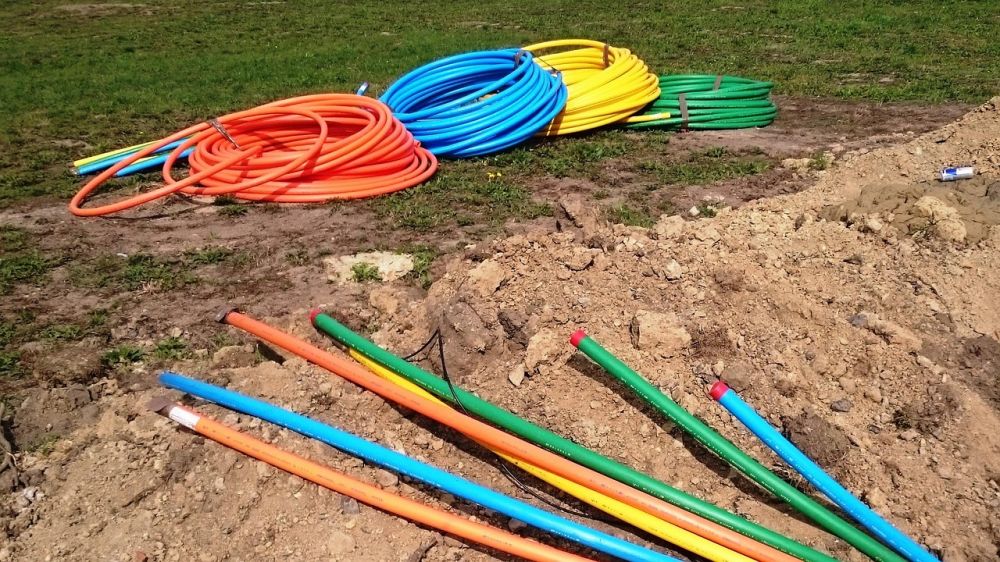

En vanlig borrsträcka kan vara upp till cirka 300 meter, och rördimensioner från omkring 40 mm och uppåt är möjliga. Ofta dras flera rör samtidigt, vilket gör arbetet kostnadseffektivt om du planerar för framtida behov, till exempel extra kanalisation för kommande kablar.

Så går en styrd borrning till i praktiken

En typisk borrning kan delas in i tre huvudsteg: planering, pilotborrning och upprymning med in-dragning av rör.

1. Planering och ledningsanvisning
Innan borriggen rullas fram kontrolleras området noggrant. Befintliga ledningar markeras, markförhållanden bedöms och en borrlinje ritas upp med start- och målpunkt. Målet är en bana som minimerar risker och håller rätt djup, till exempel under befintliga vatten- och avloppsledningar.

2. Pilotborrning
Borrningen börjar från markytan i en förberedd startgrop eller direkt från riggen. Borrhuvudet är styrbart och har en asymmetrisk spets. Genom att rotera eller hålla spetsen stilla kan operatören styra riktningen. Ovanpå marken går en person eller använder instrument för att läsa av djup och lutning. Informationen skickas till borrmaskinen så att borrlinjen kan justeras löpande.

3. Upprymning och indragningsmomentet
När pilotborrningen når slutpunkten kopplas en upprymmare på borrsträngen. Den dras tillbaka genom hålet samtidigt som borrhålet vidgas steg för steg till rätt dimension. Bakom upprymmaren sitter de rör som ska installeras. På så sätt dras rören på plats i ett enda moment, utan att marken ovanför rubbas nämnvärt.

Under arbetet används vanligtvis borrvätska (ofta en bentonitbaserad lera) som smörjer, kyler och stabiliserar borrhålet. Det ger ett jämnt flöde och minskar friktionen när rör dras på plats.

Fördelar, begränsningar och typiska användningsområden

Styrd borrning har blivit standardmetod i många projekt där störningar måste minimeras. Några tydliga fördelar är:

– Minimala ingrepp i ytan
Vägar, trottoarer, gräsmattor och planteringar behöver inte grävas upp. Det betyder färre återställningsarbeten och mindre påverkan på boende, trafik och verksamheter.

– Mindre störningar och kortare stillestånd
Trafik kan ofta passera som vanligt. Företag och boende slipper stora avstängningar och bullriga grävarbeten under lång tid.

– Hög precision och kontroll
Med moderna sökinstrument går det att hålla mycket noggrann koll på djup och lutning. Det reducerar risken för kollisioner med befintliga ledningar och konstruktioner.

– Kostnadseffektivitet vid längre sträckor
Även om själva borrutrustningen kräver specialkompetens blir totalekonomin ofta god när du räknar in minskade schaktmassor, transporter och återställningar.

Samtidigt finns det faktorer som behöver vägas in:

– Geologi och markförhållanden spelar stor roll. Väldigt grov blockig terräng, vissa typer av berg eller extrema höjdskillnader kan göra borrningen mer komplex eller olämplig.
– Noggrann projektering och erfarna operatörer är avgörande. Bristande planering kan leda till avvikelser i linje, stopp i borrningen eller skador på befintliga ledningar.
– Det krävs fria ytor vid start- och målpunkt för rigg, rör och maskiner, även om själva sträckan mellan punkterna lämnas orörd.

Vanliga användningsområden i dag är:

– Fiberutbyggnad i tätorter
– Servisledningar för vatten och avlopp in till hus
– Kanalisation för el och tele under vägar och järnvägar
– Korsningar under vattendrag eller känslig natur
– Infrastruktursatsningar i städer där befintliga gator är fulla av äldre ledningar

När planeringen görs med hänsyn till både tekniska förutsättningar och omgivning kan styrd borrning skapa lösningar som annars hade varit svåra eller mycket dyra med traditionell schakt.
